２００系ハイエースコーナーパネル交換方法

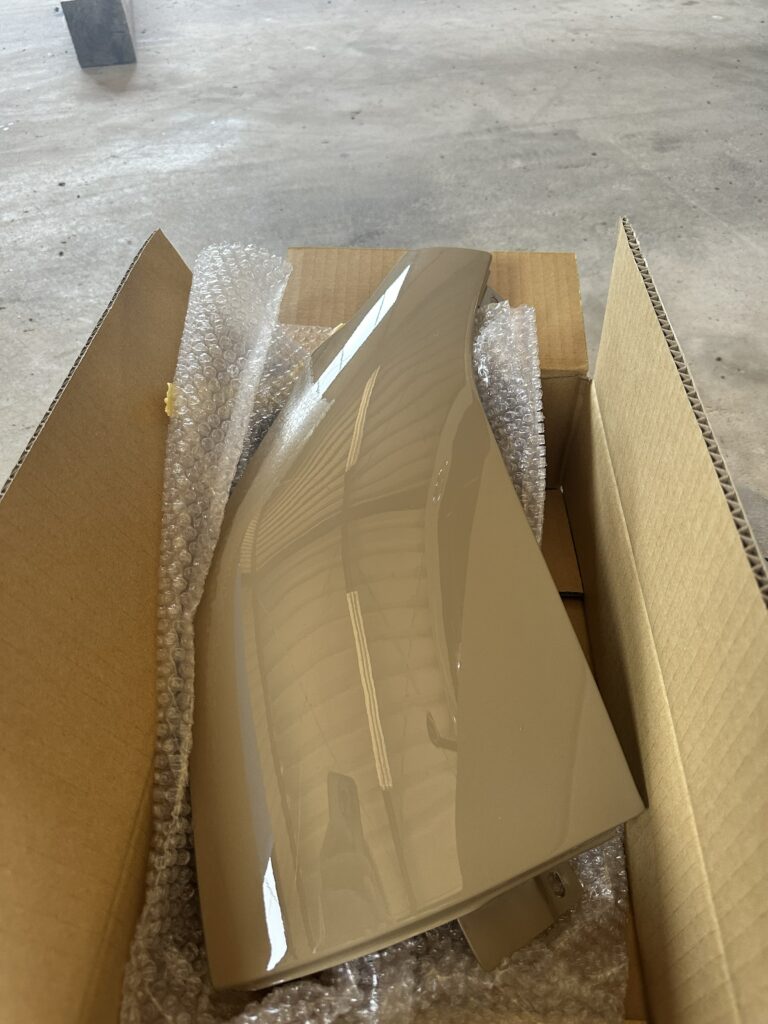

今回はオートガレージ・リンさんで塗装済みコーナーパネルを購入したので装着していきます。
金額は送料込みで13,200円でした！

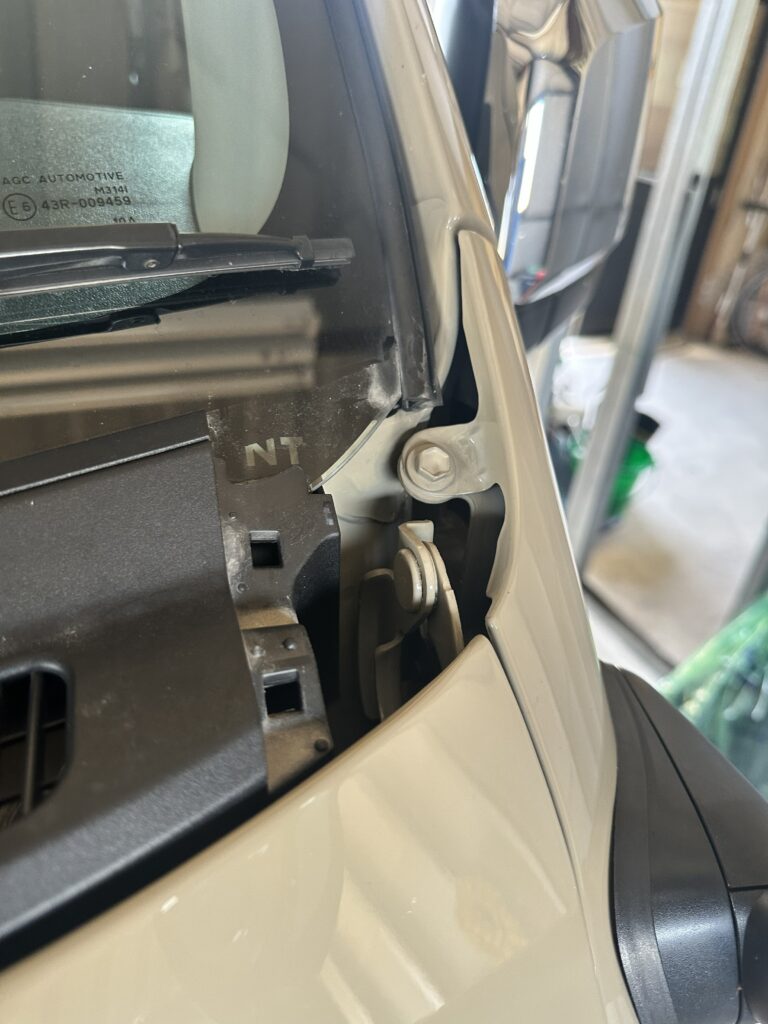

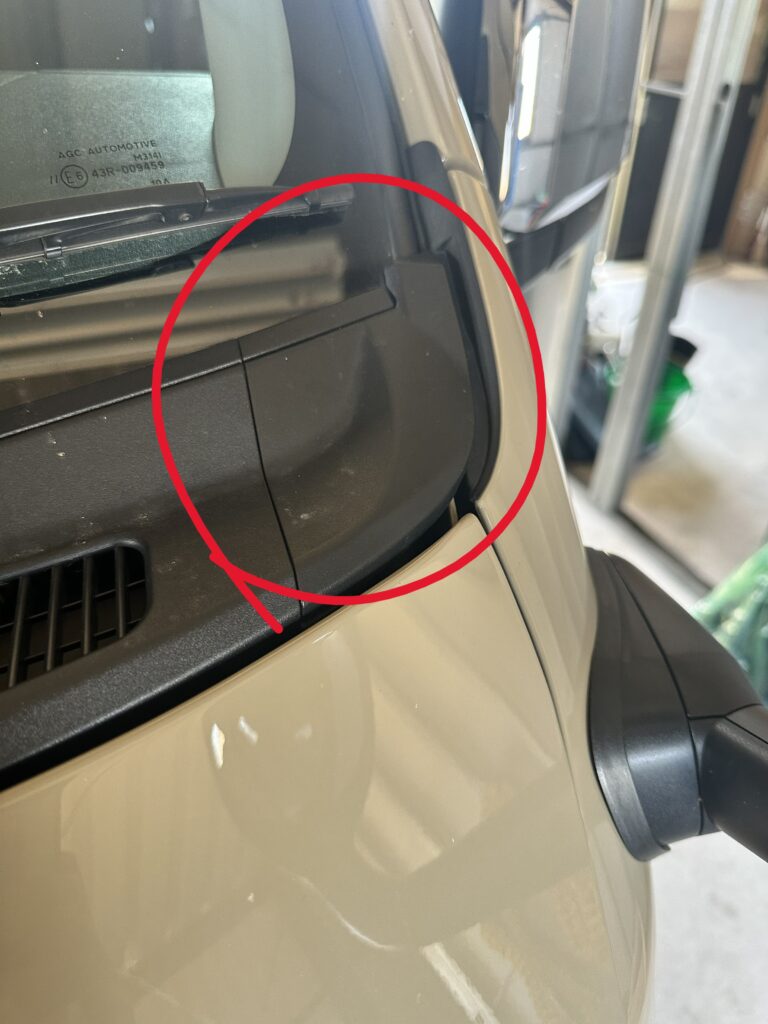

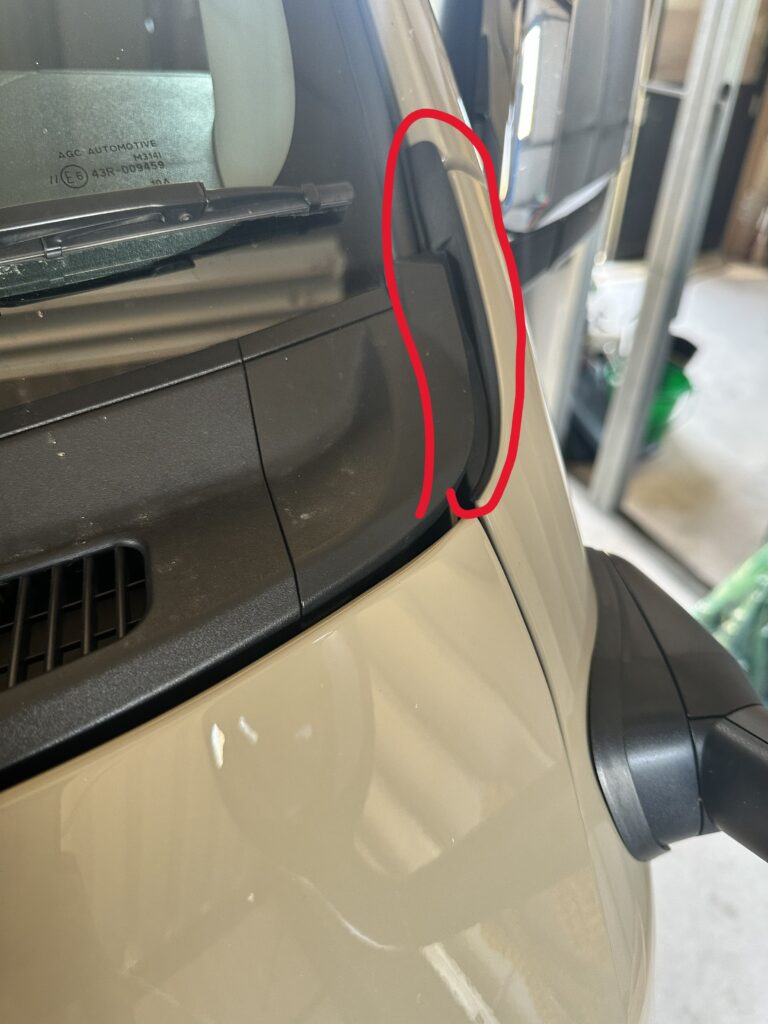

①まずはこの樹脂のカバーを取り外します。ツメで止まっているだけなので下側の部分を上に引っ張れば簡単に外れてくれます。
②次にグリルを外していきます

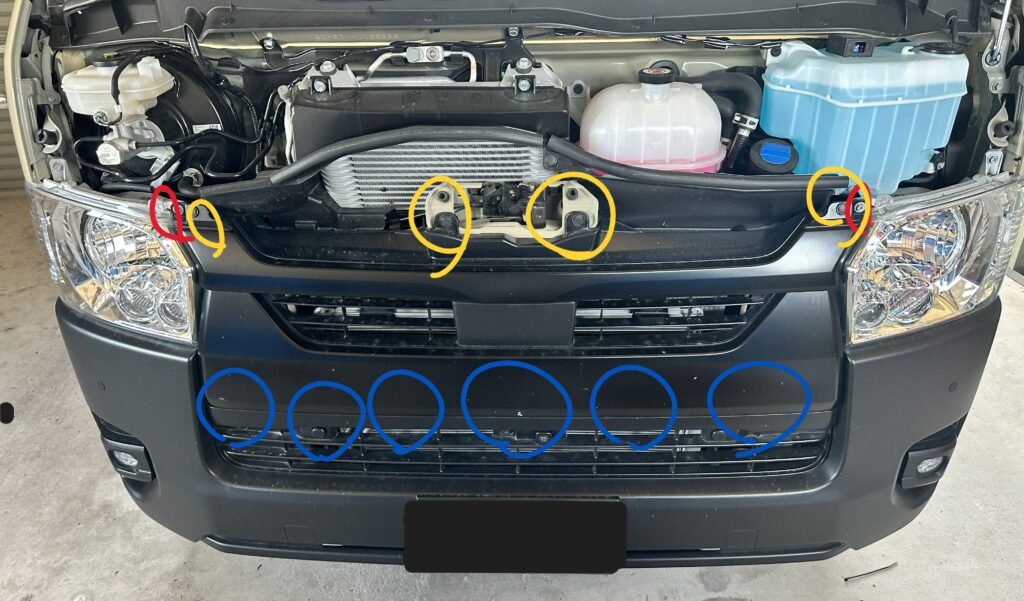

赤丸のボルト2本（10mm）と黄色丸のクリップを外した後に青丸のツメ6カ所で止まっているだけなので手前に引っ張ると外せます。ツメの部分あたりを引っ張ると外れやすいです。センサーがついている車両は外す際にセンサーの配線がついてくるのでカプラーを外して取ります。つける際に忘れないようにしましょう。
③次にバンパーを外していきます

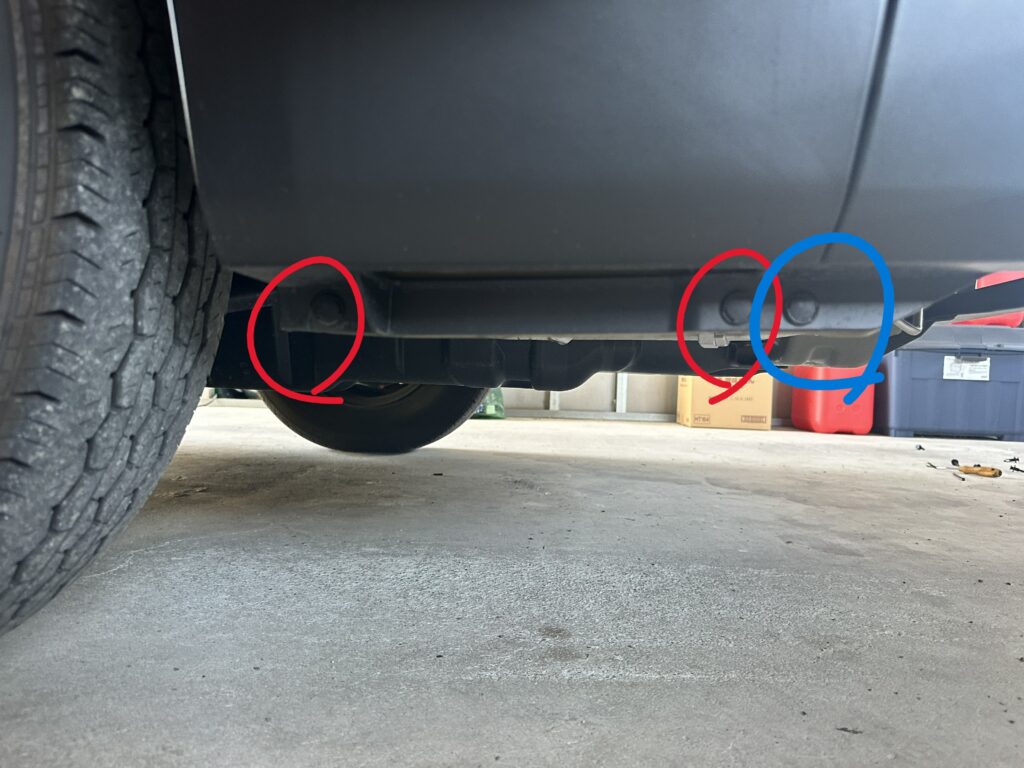

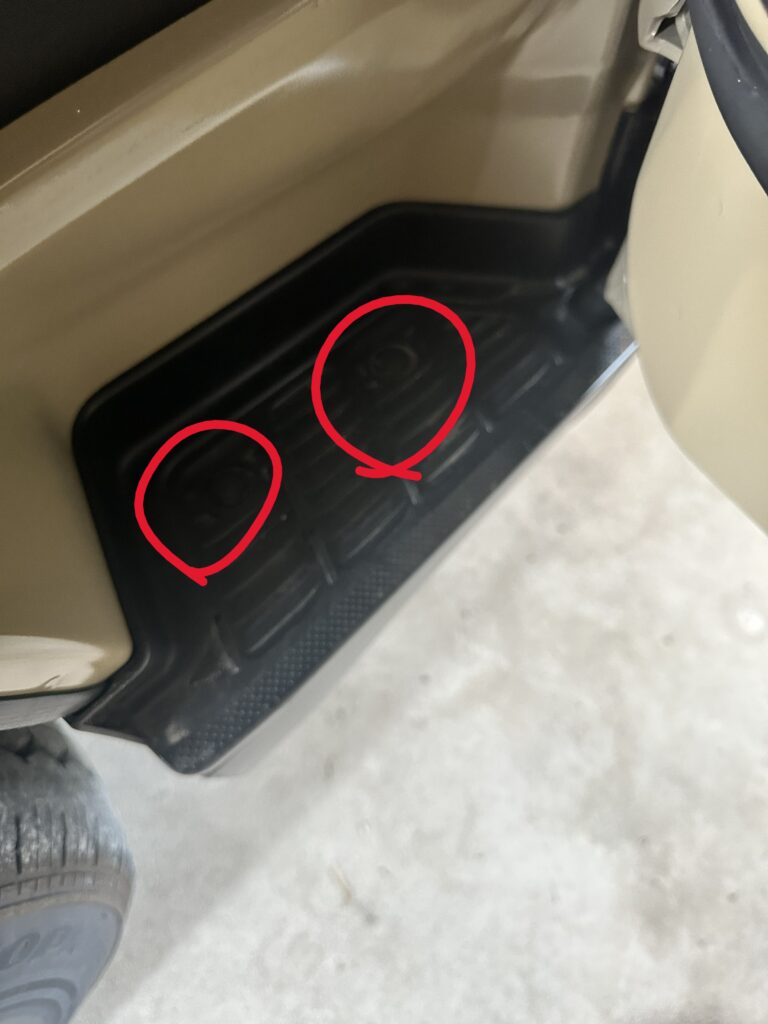

まずはステップを取り外します。上のクリップ2個と下から覗いて見える赤丸のクリップ2個を外します。あとはツメで止まっているだけなので外側に引っ張ると外れます。青丸で囲っているクリップはバンパーのクリップなのでこれも外しておきます。左右行います。（画像は運転席側）

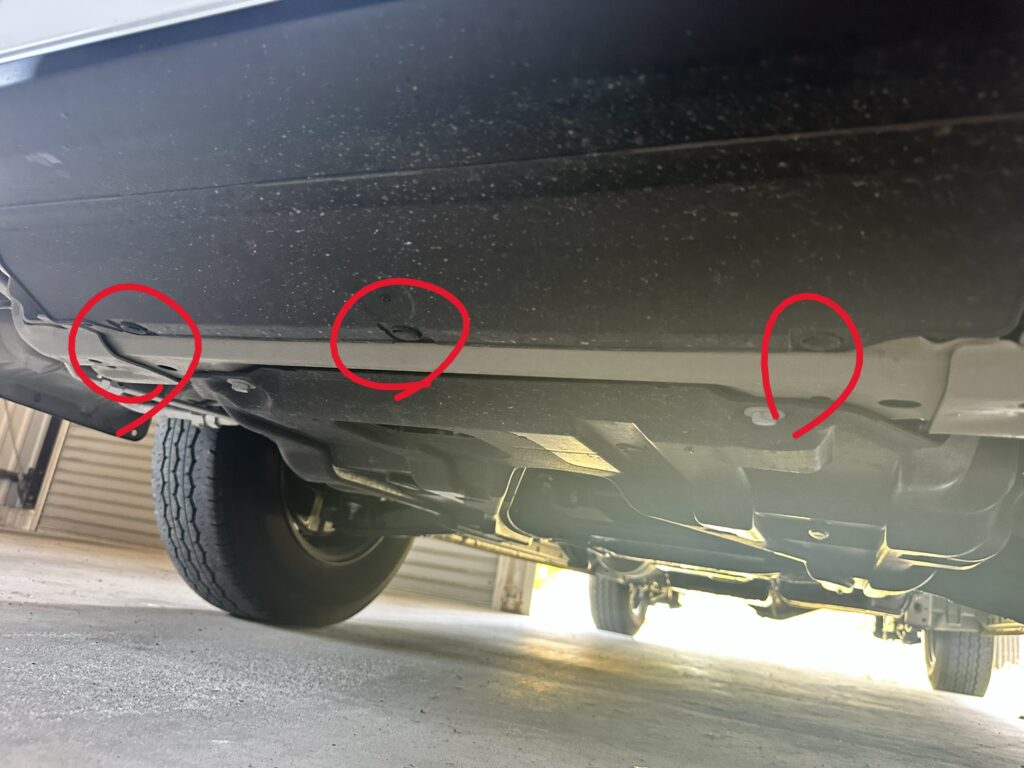

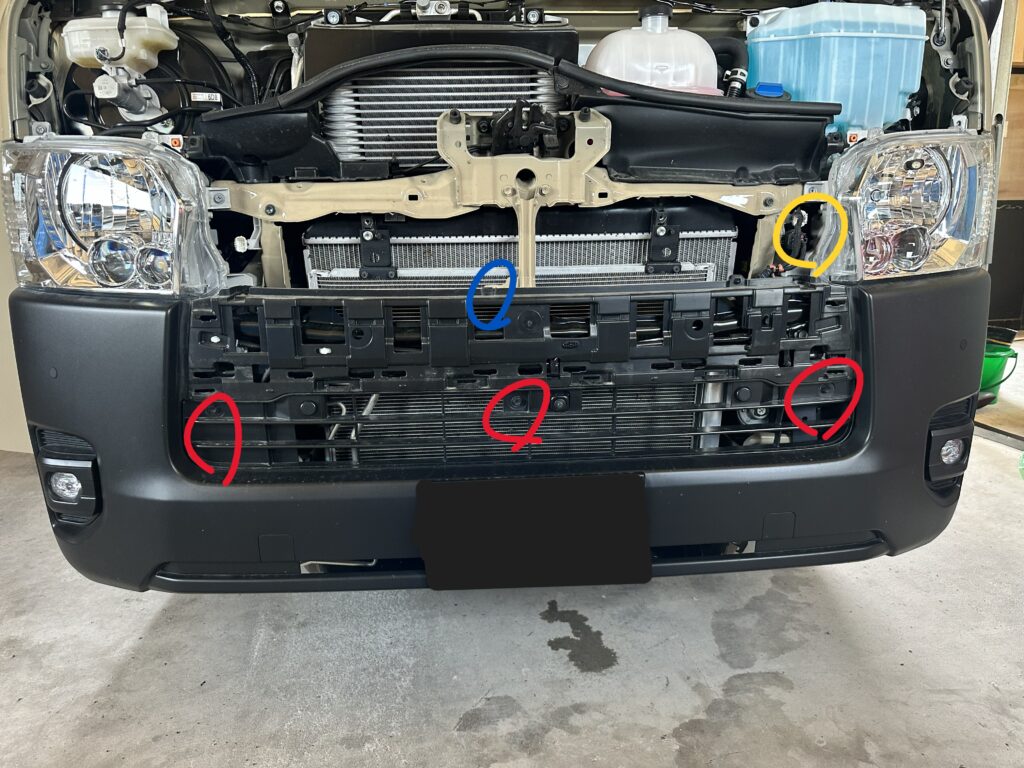

黄色丸のカプラー2個を外し、赤丸のボルト3本（10mm）、青丸のクリップを外します。下側にクリップが3個ついているので外します。

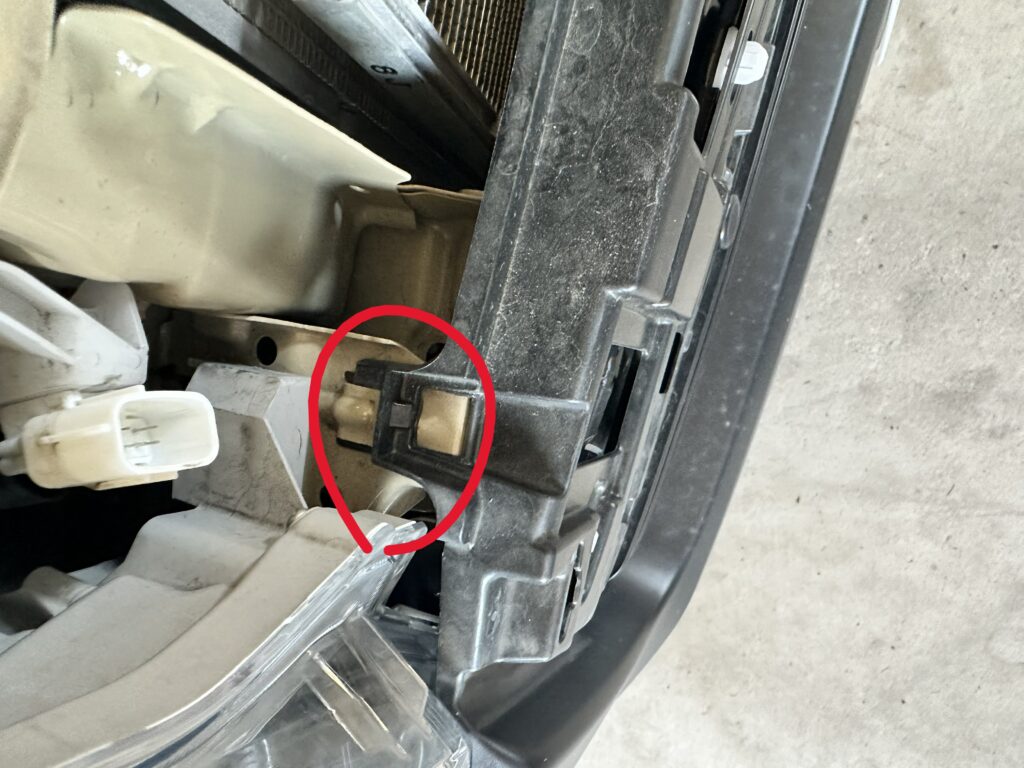

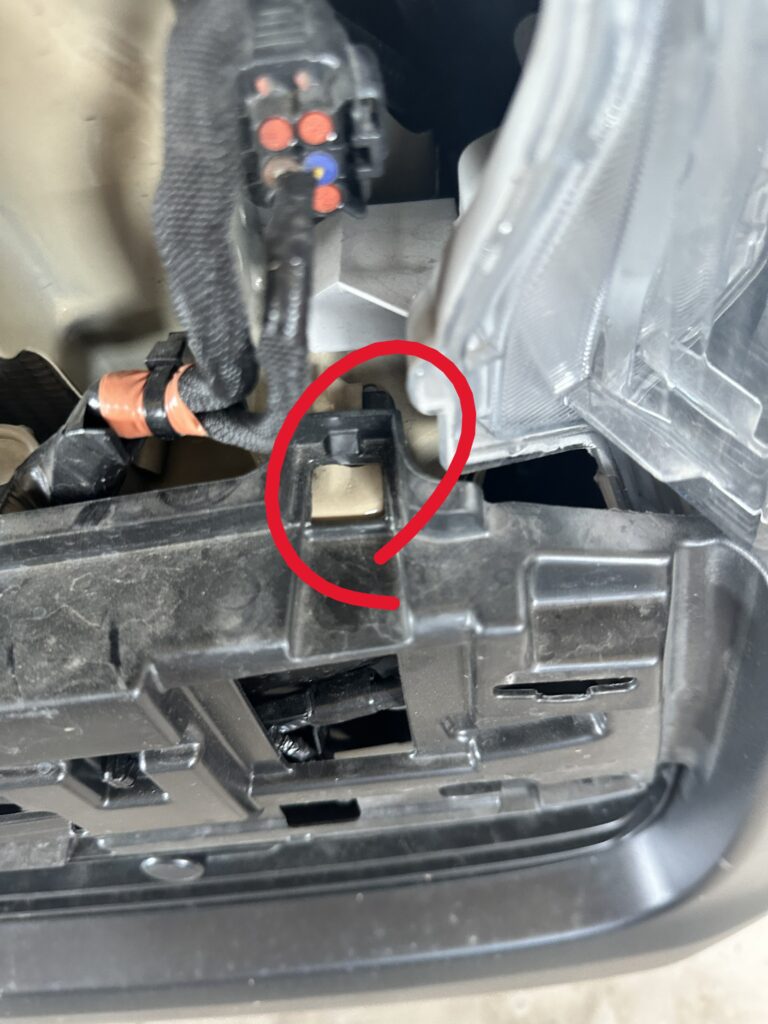

バンパーの横のツメを外し画像の赤丸の部分のツメを外せばバンパーが外れます。
④ヘッドライト取り外し

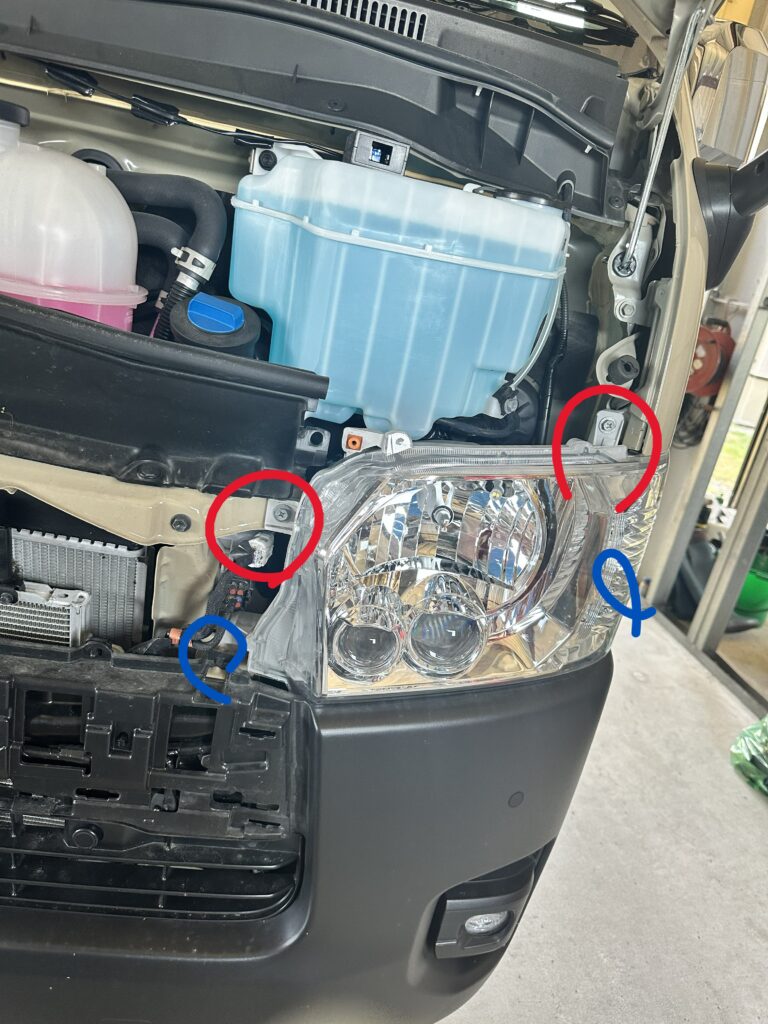

赤丸のボルト2本（10mm)を外したらあとは青丸の2カ所で固定されているだけなので手前に引いて取り外します。結構固いので勢い余って傷つけないようにしましょう。あとは裏に来ている配線を外したら取り外せます。
⑤コーナーパネル取り外し

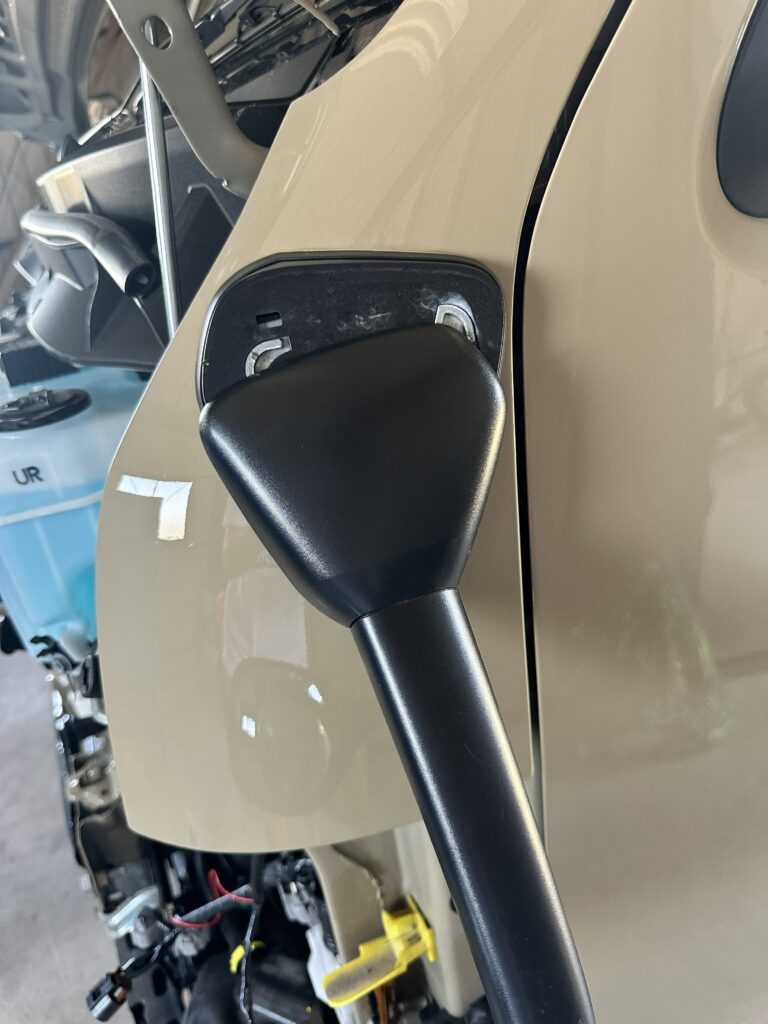

まずはガッツミラーを取り外します。三角のパネルを取り外します。ガッツミラーを画像の角度にして手前に引くと取り外せます。カバーを取り外したらトルクスのボルト（T30）の3本で止まっているので取り外します。ねじ止め剤が塗ってあり緩みづらいのでボルトを舐めないようにしましょう。工具をしっかり押しこみながら回すのがコツです。
ガッツミラーを外したらコーナーパネルを外していきます。

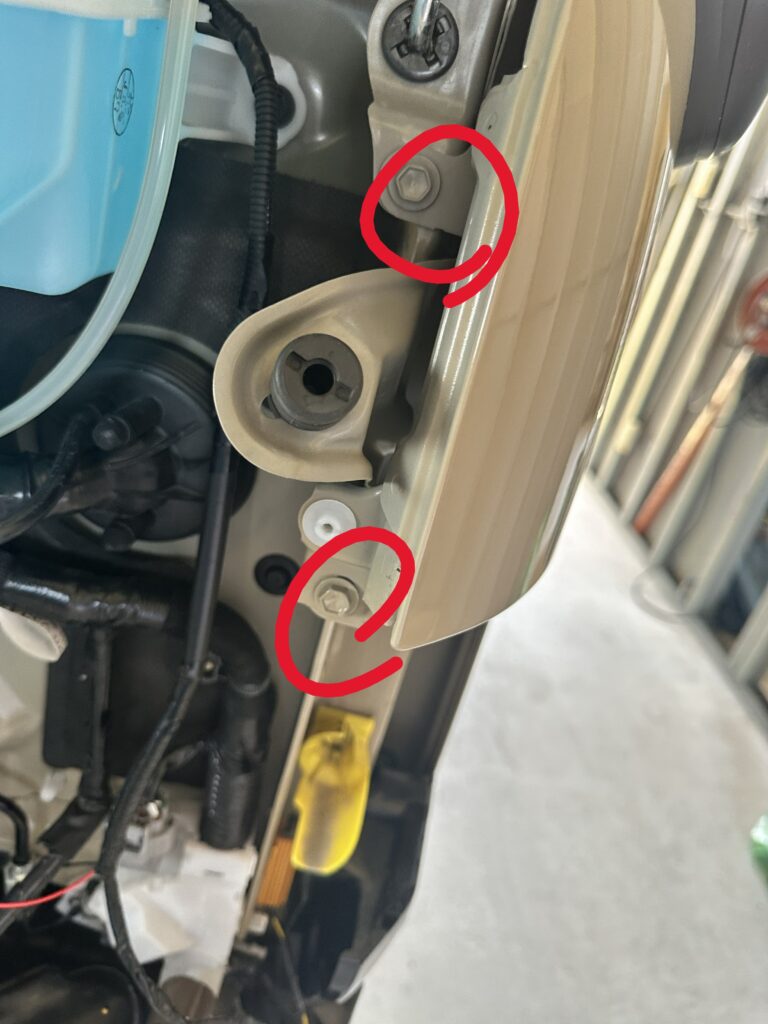

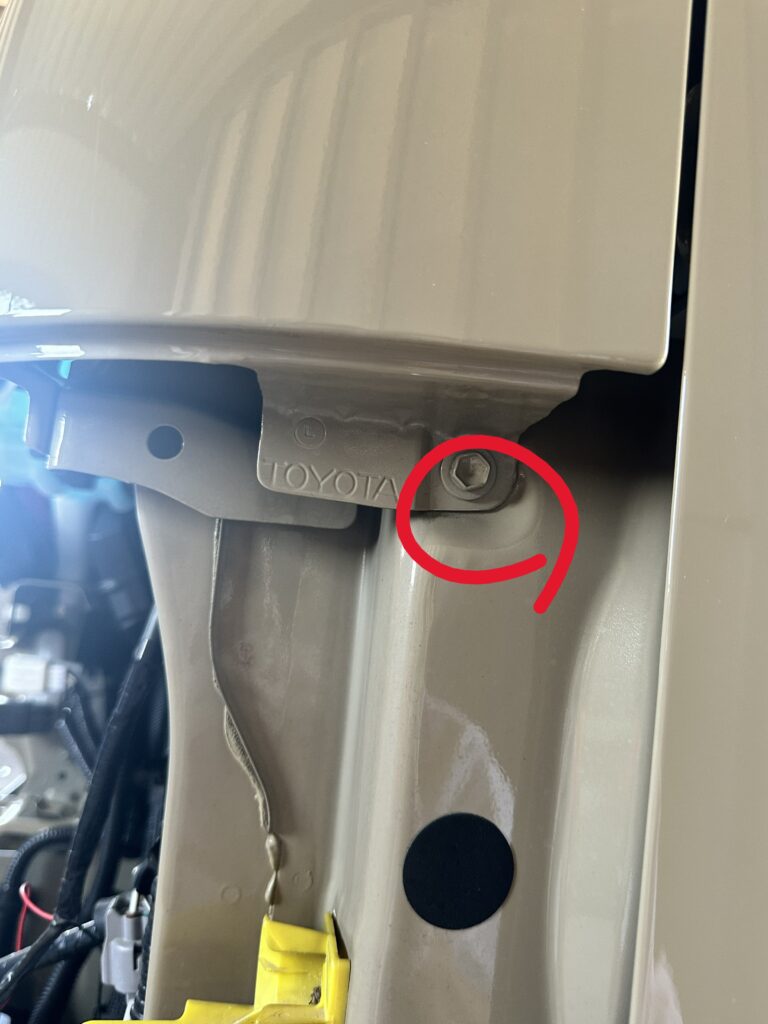

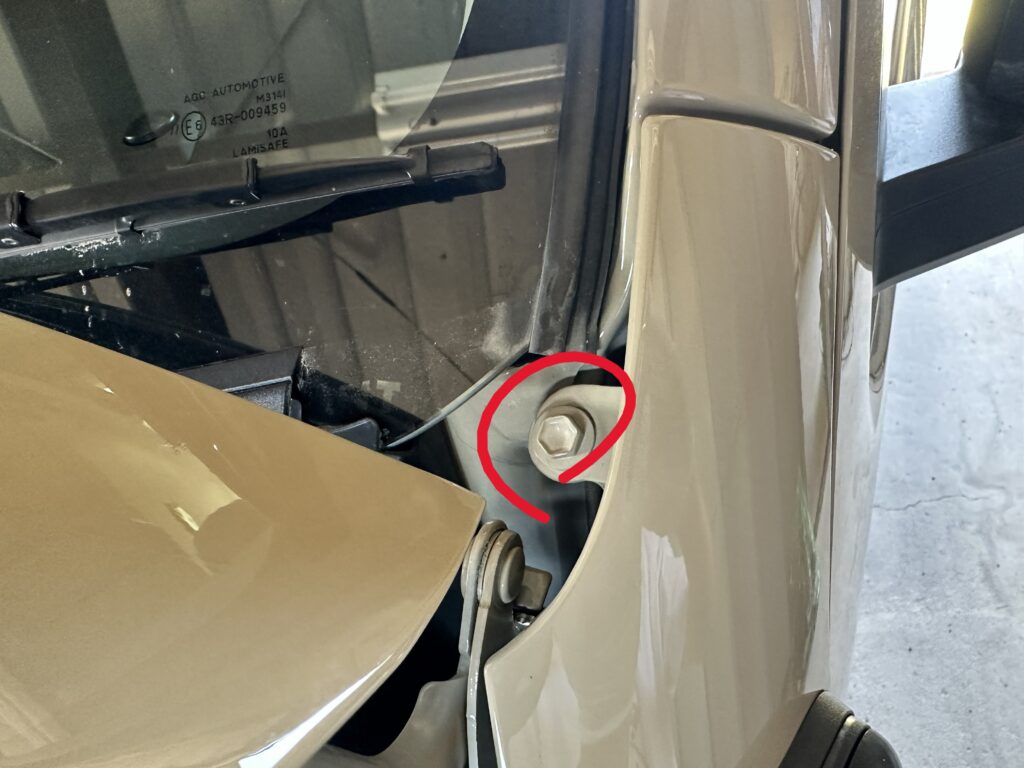

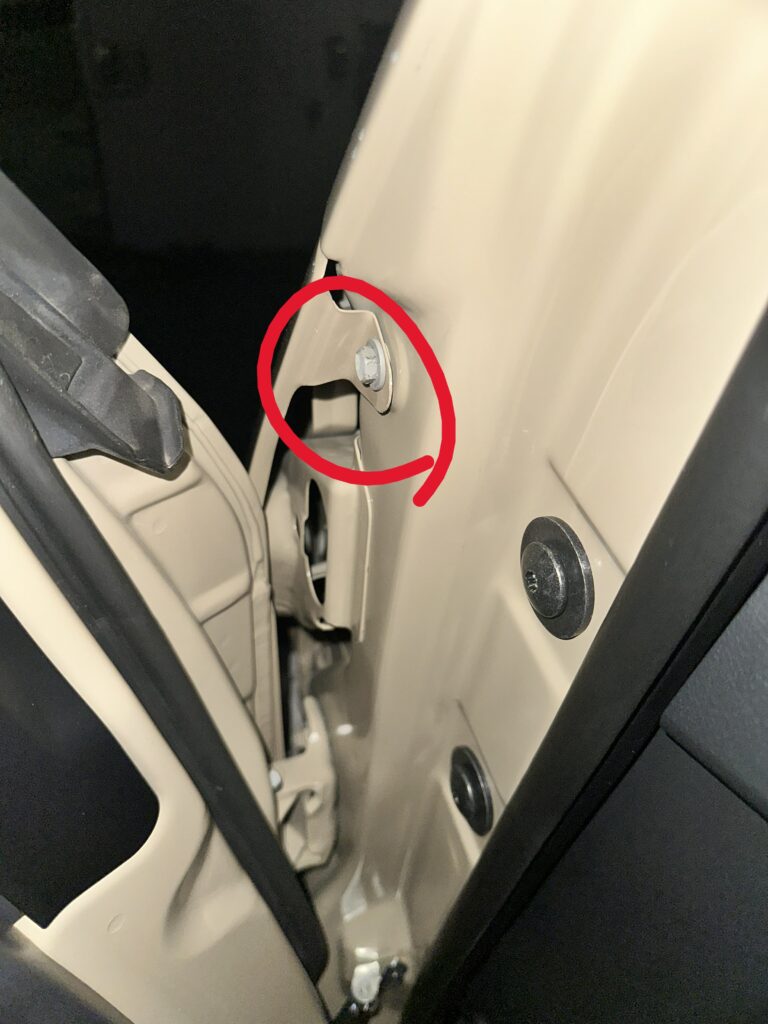

5本のボルト（10mm）を取るとコーナーパネルが外れます。

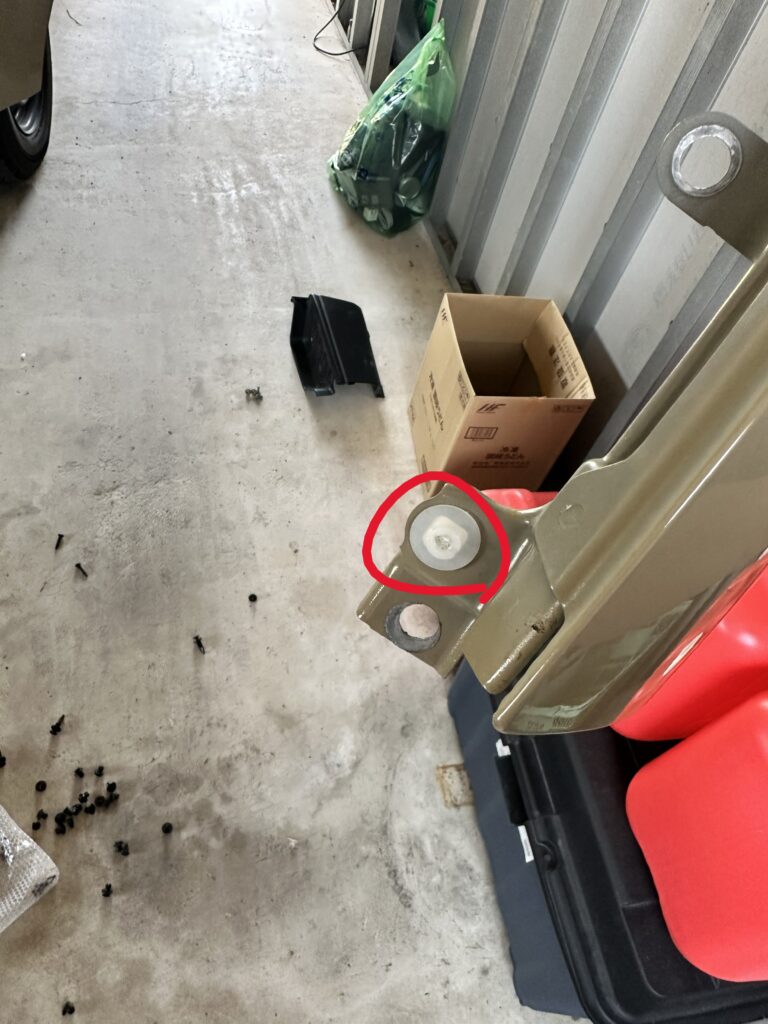

この雨除けのゴムの部品（1枚目）とヘッドライトのねじ受け（2枚目）は新しく取り付けるコーナーパネルに再利用します。雨除けは両面テープになっているのできれいに取り外しましょう。

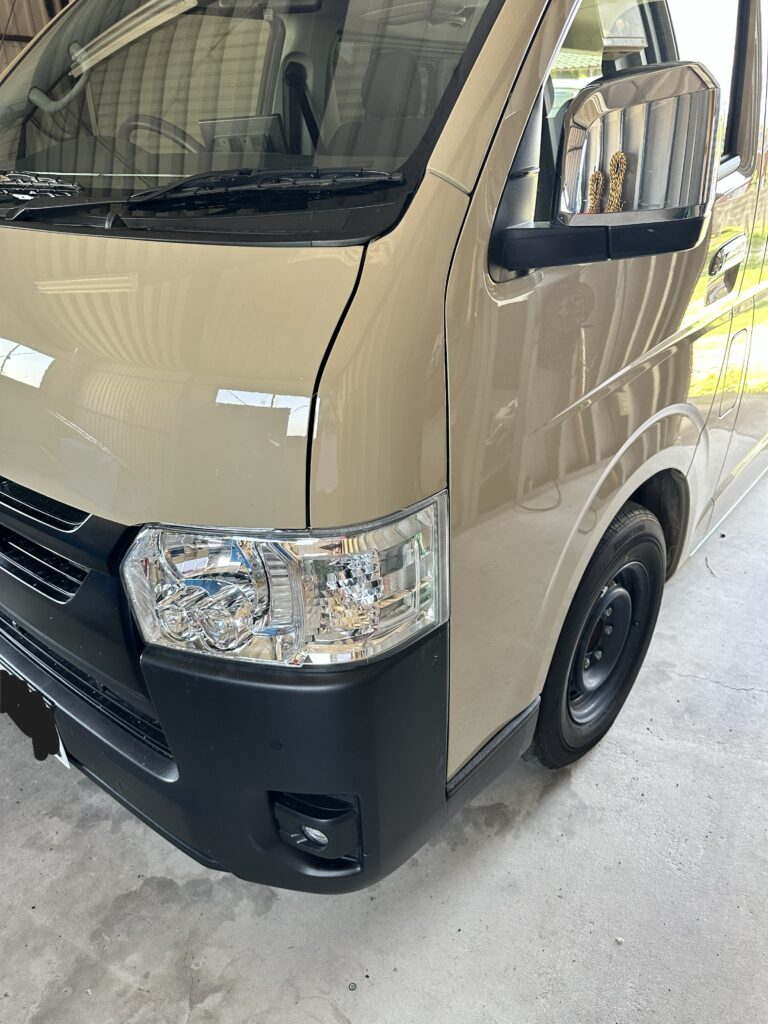

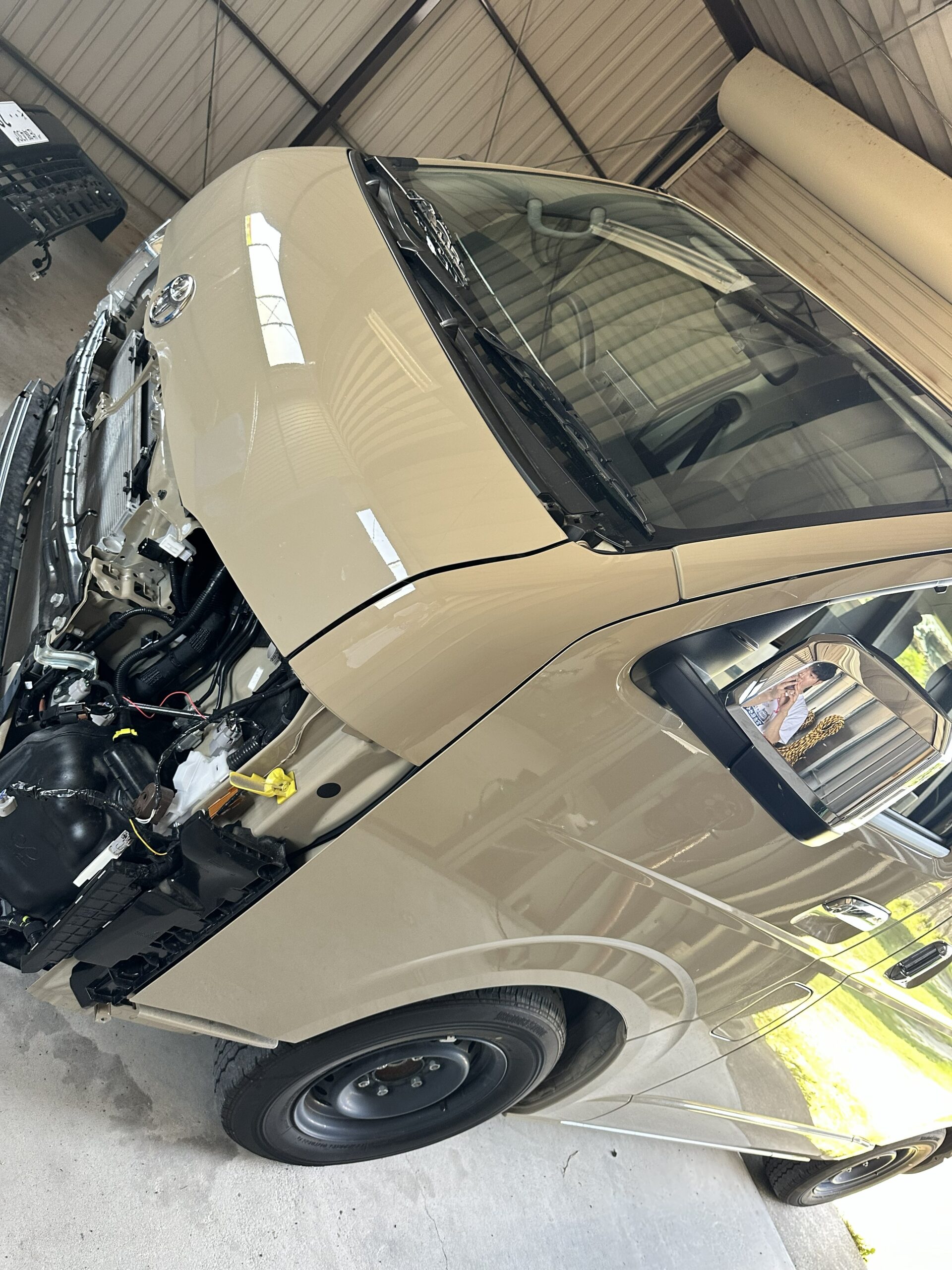

コーナーパネル取り付けてみました。若干チリがあっておらず手曲げで修正しましたが、少し隙間ができてしまいました。
写真で見ると色の違いも目立ちますが、肉眼で見るとそんなに違いはないので個人的には問題ないかなと思います。笑
復元は外した手順を逆から行えば復元できます。
最後にヘッドライトがきちんとつくか、センサーがきちんと作動するかを確認しておきましょう。
ガッツミラーを取り外して少し走行してみましたが、最初は違和感があり、運転しづらかったです。笑
ですが見た目もスタイリッシュになり個人的には満足です ^^)
今回はコーナーパネルの取り外しについて書きましたので是非参考にしてください。
